معلومات تقنية بناءً على البيانات المقدمة من الشركة المصنّعة.

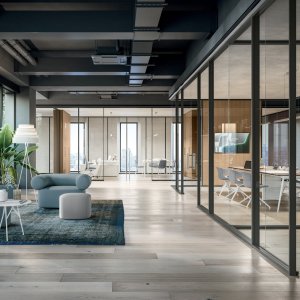

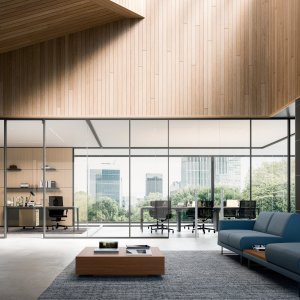

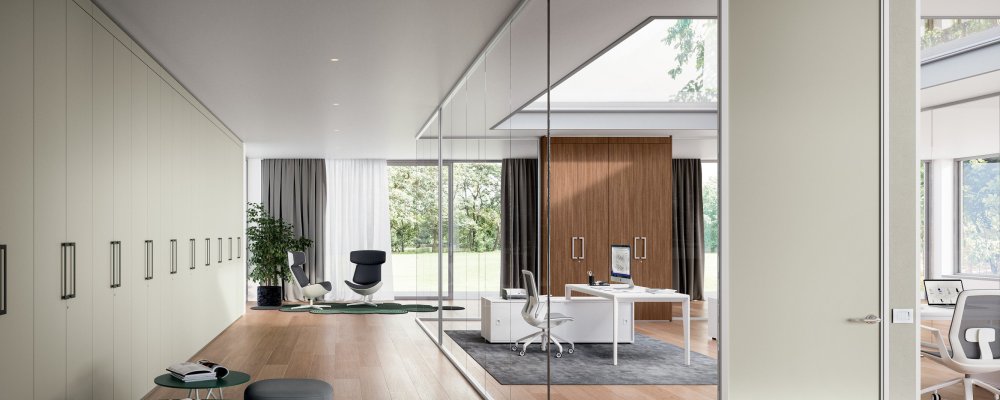

النظام: قاطع زجاجي مونوليتي M1-M2-M3، فواصل داخلية بكامل الارتفاع، مزجّجة أو معتمة جزئياً
الشركة المصنّعة: Quadrifoglio Group (مانسوي، تريفيزو، إيطاليا)
التصميم: Quadrifoglio Group

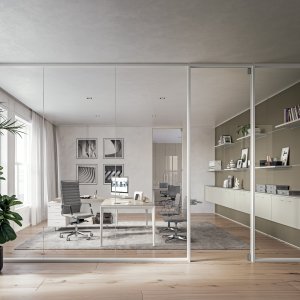

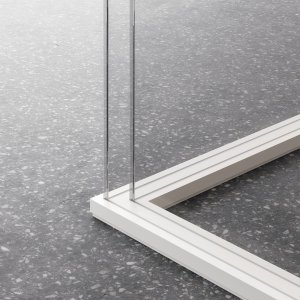

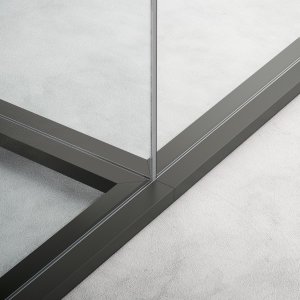

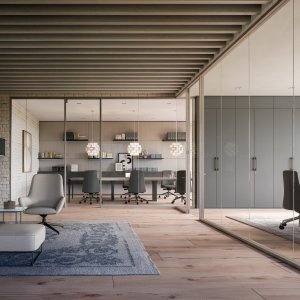

ثلاث عائلات بحسب مقطع البروفيل: M1 بروفيل 100 × 40 ملم بلوح واحد · M2 بروفيل 100 × 40 ملم بلوحين · M3 بروفيل 55 × 40 ملم بلوح واحد
الارتفاعات: من 2100 إلى 3340 ملم
البروفيلات: ألومنيوم مبثوق بسماكة 1,5 ملم، مؤكسد وقابل للطلاء عند الطلب؛ حشوات محكمة تمنع تراكم الغبار؛ في البروفيل السفلي جهاز لضبط ارتفاع الزجاج حتى ±15 ملم؛ مساند زجاج على البروفيلات الأفقية تمنع السقوط العرضي

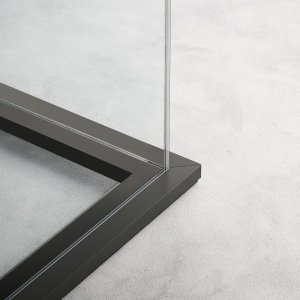

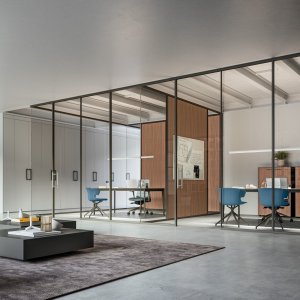

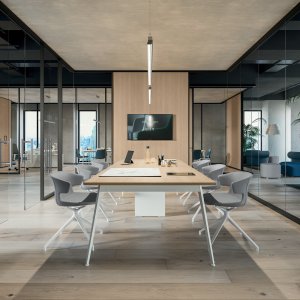

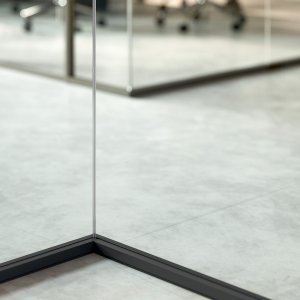

الوحدات: بداية ونهاية بالزجاج أو بلوح، وحدات وسيطة، زاوية ثابتة 90°، عقد باتجاهين وثلاثة وأربعة (وحدة الأربعة ببروفيل دائري)، وحدة استمرارية خشب/زجاج، وحدة تقنية بمقابس
الوزن الأقصى للمتر الطولي (ارتفاع 3340 ملم، زجاج 12,6 ملم): M1 110 كغ، M2 216 كغ، M3 108 كغ

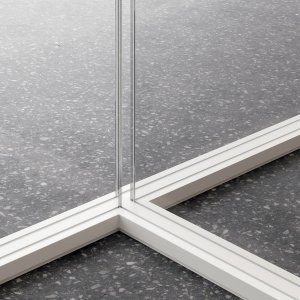

الزجاج: مقسّى 10 و12 ملم شفاف أو مصنفر؛ مصفّح 10,38 و12,38 ملم (PVB 0,38)؛ مصفّح عازل للصوت 10,76 و12,76 ملم (PVB 0,76)، ومصنفر أيضاً؛ حشوات شفافة تصل الألواح في استمرارية

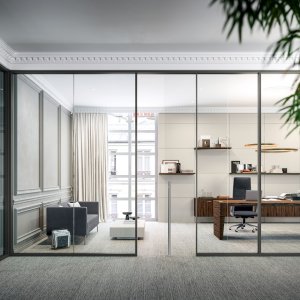

الألواح المعتمة: ميلامين قياسياً، ملوّنة أو مكسوّة بقشرة خشب. في M1 وM2 يمكن أن يختلف التشطيب بين وجهَي الوحدة نفسها؛ في M3 التشطيب واحد على الوجهين

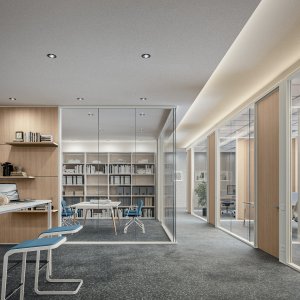

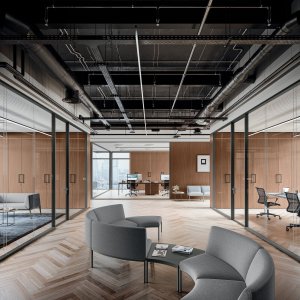

الأبواب: مفصلية معتمة 40 ملم بحافة راتنجية مقاومة للصدم 2 ملم؛ مفصلية من زجاج مقسّى 10 ملم؛ زجاجية بإطار (لوح 6 ملم في إطار 40 × 15 ملم)؛ منزلقة من زجاج مقسّى 10 ملم، مفردة 100-200 سم أو مزدوجة 200-400 سم مع كبح مخمّد عند الفتح والإغلاق (الكبح لا يتوافق مع بروفيل M3). ثلاثة مفاصل محورية لكل درفة، وفتح حتى 180°
إمكانية الوصول المعلنة: عرض مرور صافٍ 875 ملم للباب المفصلي المفتوح بزاوية 90°، و837 ملم للمنزلق المفرد؛ المقابض على ارتفاع نحو 900 ملم عن الأرض (±50)

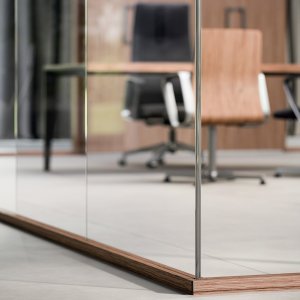

الملحقات: عتبة صوتية أرضية بنزول تلقائي (غير متاحة على الأبواب الزجاجية ذات الحافة المصقولة ولا على الموكيت)، شبكة تهوية على الأبواب المعتمة، فتح كهربائي 10-24 فولت بمقبض ثابت ومقبض حر للخروج في الطوارئ

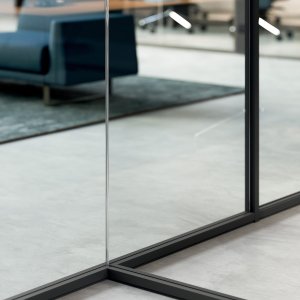

القاطع الذاتي الحمل: ممكن بإطار علوي 100 × 30 ملم، مستقل عن السقف؛ ويجب أن تكون الزوايا والعقد بروفيلات ألومنيوم إنشائية؛ ويُراجع المشروع مع المكتب الفني قبل الطلب

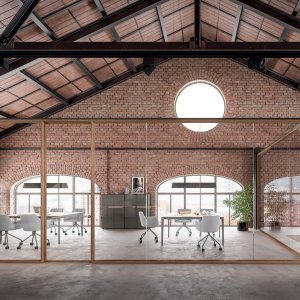

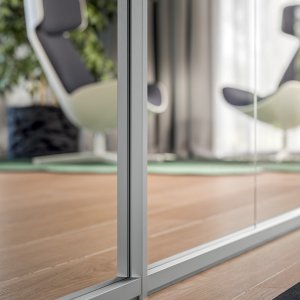

التشطيبات: ألومنيوم مؤكسد ساتان مطفأ، RAL حسب الاختيار، ذهبي، برونزي، كورتن، رمادي الظل؛ ويمكن كسوة البروفيلات بمركّب 0,6 ملم بمواد لصق بولي يوريثانية، ثم الصنفرة والطلاء الأكريلي المائي؛ أخشاب الدردار الرمادي والجوز الأميركي
الاختبارات المعلنة: صدم بجسم لين 50 و3 و1 و0,5 كغ (UNI 10880:2000 البنود 5.1-5.4)؛ العزل الصوتي وفق UNI EN ISO 10140-2:2010 وUNI EN ISO 717-1:2013 — M1 من Rw 33 إلى 38 ديسيبل، M2 من 36 إلى 42، M3 من 33 إلى 38؛ ألواح بركيزة من الفئة الأوروبية B-s1,d0 (EN 13501-1) عند الطلب
الاستدامة وأنظمة الإدارة: ألواح من خشب معاد تدويره بنسبة 100%، CATAS Quality Award CARB، وراتنجات خالية من مواد SVHC؛ UNI EN ISO 9001:2015 و14001:2015 و45001:2018؛ FSC وPannello Ecologico
