معلومات تقنية بناءً على البيانات المقدمة من الشركة المصنّعة.
الطراز: www.60، نظام قواطع للمكاتب؛ تصميم المنتج ambostudio؛ المصنّع Archiutti SpA، أولمي دي سان بياجو دي كالالتا (تريفيزو)، إيطاليا؛ صنع في إيطاليا.

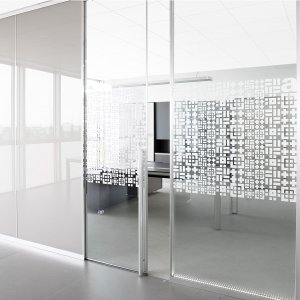

النوع: قاطع مكتبي على بروفيل محيطي إنشائي 60 مم، الزجاج والألواح المصمتة في مستوى واحد على البروفيل نفسه؛ هيكل محيطي ظاهر أو شبه مخفي أو مخفي، تحت السقف أو داخله، فوق الأرضية أو داخلها.

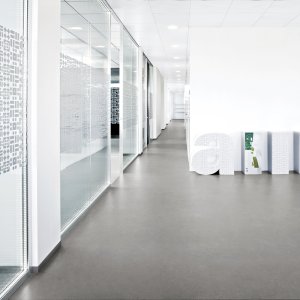

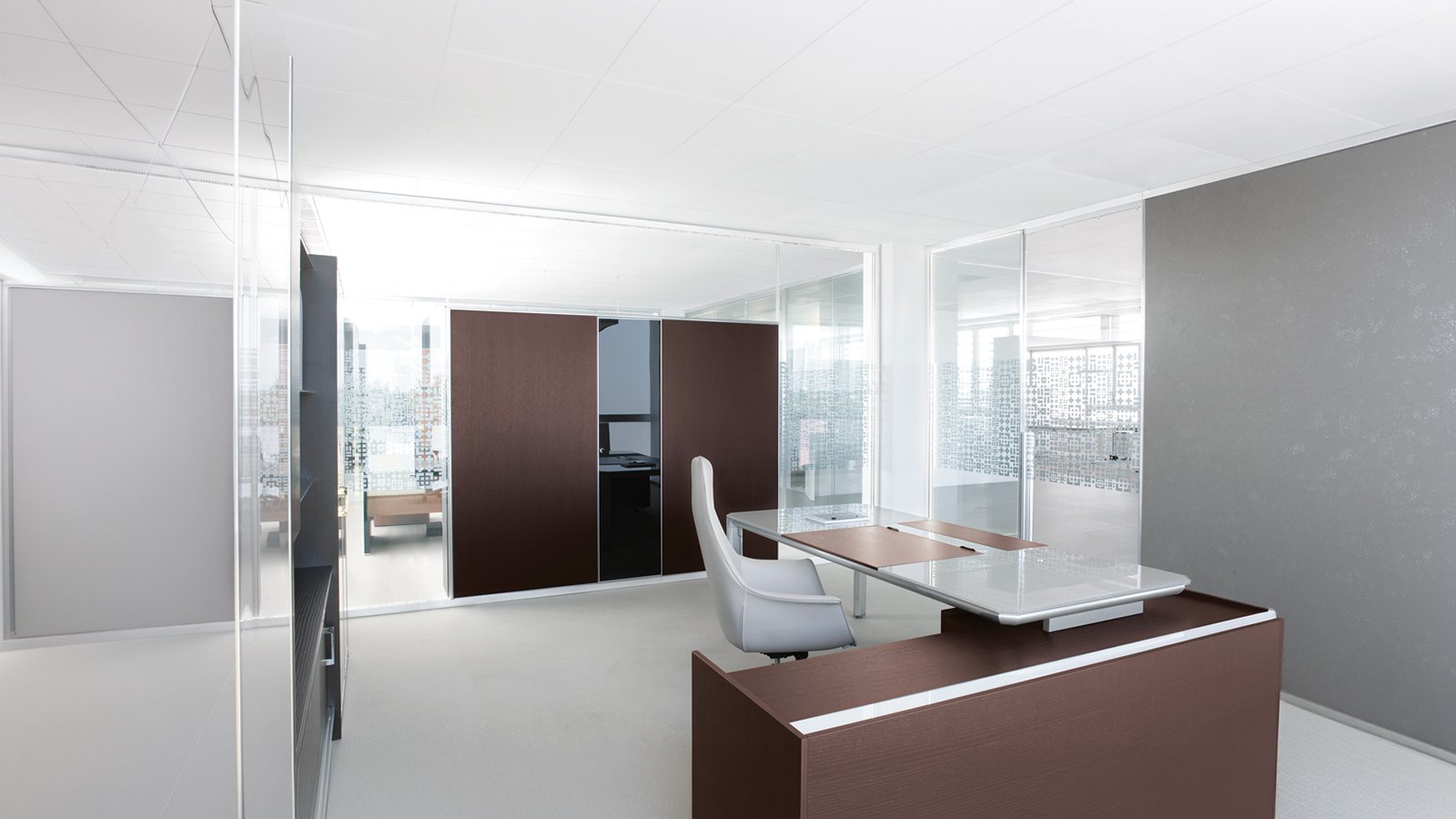

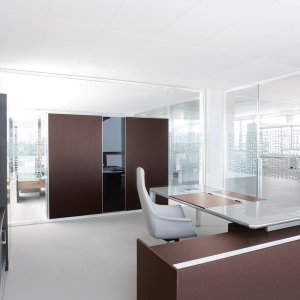

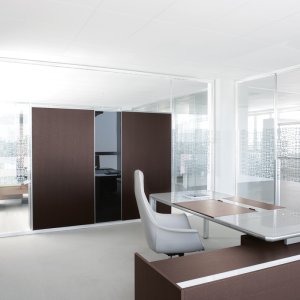

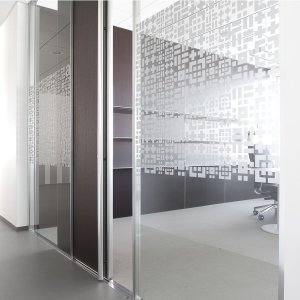

الإصدارات والتشكيلات: زجاج مزدوج ببروفيل ظاهر · زجاج مفرد ببروفيل مخفي، اللوح في الوسط أو بمحاذاة أحد الوجهين · لوح مزدوج مصمت · لوح مزدوج ماص للصوت/عازل · لوح مزدوج قابل للتجهيز · زجاج مزدوج مع لوح قابل للتجهيز مدمج في المستوى · خزائن مدمجة في المستوى أو محورية، على زجاج مزدوج أو مفرد · رفوف بارزة مدمجة · أبواب منزلقة ومفصلية في المستوى · نسخة كسوة الجدار · شاشة لمس مدمجة · شرائط LED في البروفيلات.
الأبعاد: ارتفاع حتى 3000 مم؛ خزائن مدمجة بارتفاع 203 سم بباب واحد وخمس خانات؛ رفوف بخطوة 40 سم ابتداءً من 73 سم عن الأرض، بحد أقصى أربعة مستويات متقابلة؛ تفاوت فرق المنسوب ± 10 مم (± 4 مم عند الباب المنزلق)؛ ممر الباب المنزلق 850 مم، الباب المفصلي 890 مم بفتح حتى 135°؛ مقبض بارتفاع 115 سم أو بكامل الارتفاع.

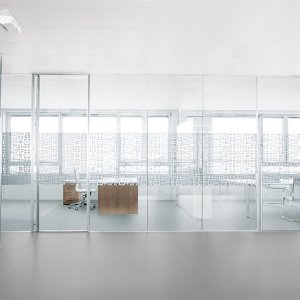

الهيكل: بروفيلات محيطية إنشائية 60 مم؛ تثبيت إنشائي بالضغط من الأعلى وتعشيق من ثلاث جهات؛ الوصلات بين الأسطح الجمالية-الإنشائية من بولي كربونات بلوري شفاف؛ حاجز صوتي حامل 100 كغ/م.ط فوق السقف المستعار حيث يُنص عليه؛ التركيب وفق معايير EN مع تثبيت البروفيلات العلوية بشكل صحيح.

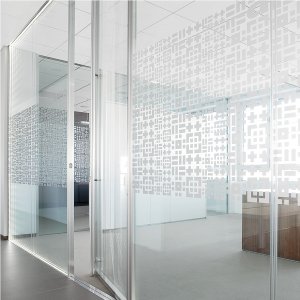

الأبواب: منزلق داخلي (ممر 850 مم) أو مفصلي في المستوى (890 مم، فتح حتى 135°)، ببروفيل محيطي ظاهر أو مخفي؛ مقبض بارتفاع 115، بكامل الارتفاع أو مع قفل في الأرض؛ يضمن الباب المفصلي الخصوصية الصوتية حتى في النسخة الزجاجية الشفافة.

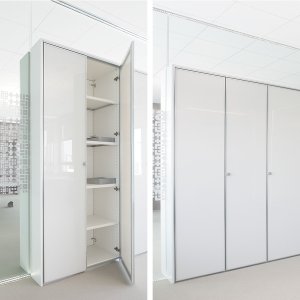

الخزائن والرفوف: خزائن منفصلة مدمجة في القاطع بأبواب تُفتح بالتناوب من الجهتين، في مستوى أحد الوجهين أو محوريًا؛ رفوف معدنية رفيعة على اللوح المزدوج المصمت وعلى الزجاج المزدوج، من جهة أو من الجهتين.
الصوتيات: فصل صوتي بين الفراغات بزجاج مزدوج أو لوح مزدوج عازل؛ تصحيح صوتي للفراغ باللوح المزدوج الماص؛ سلوك مختلف بحسب التركيب داخل السقف والأرضية أو تحتهما؛ تُؤكَّد القيم لكل تشكيل على وثائق المصنّع.
الإضاءة: شرائط LED علوية وسفلية أو محيطية في البروفيلات، 4,8 + 4,8 واط/م عند 5500 K، نحو 300 لوكس مقاسة على ارتفاع 90 سم عن الأرض.
التمديدات: بروفيلات تمر فيها كابلات بقطر أقصى 15 مم؛ قوائم للأفياش والمفاتيح 4,2 سم وعناصر تمرير كابلات 17,5 سم للمسار الرأسي؛ تهيئة لأطقم Bticino أو Vimar.
السلامة: عند الكسر بفعل صدمة أو ظواهر طبيعية يبقى الزجاج والألواح في موضعها الأصلي بفضل التثبيت العلوي والتعشيق من ثلاث جهات؛ السلوك تجاه الحريق كما يشير المصنّع: زجاج فئة 0، لوح فئة 1.
الشفافية والتشطيبات: زجاج شفاف، بحجب جزئي بغرافيك مطبوع، مصنفر أو معتم؛ تشطيبات لامع ومطفي وخشب ولون؛ قابل للتحويل مع الوقت مع استرجاع كامل للمكونات.
شهادات المصنّع: تصرّح Archiutti بشهادات UNI EN ISO 9001:2015 وUNI EN ISO 14001:2015 وFSC-STD-40-004 (شهادات مؤسسية؛ يُؤكَّد انطباقها على المنتج المحدد مشروعًا بمشروع).
مجال الاستخدام: الداخل: مكاتب الإدارة والمكاتب التشغيلية وقاعات الاجتماعات والطوابق المفتوحة التي تُقسَّم إلى فراغات منفصلة صوتيًا؛ قابل للتنسيق مع تشكيلات Archiutti.
